使 用 說 明 書

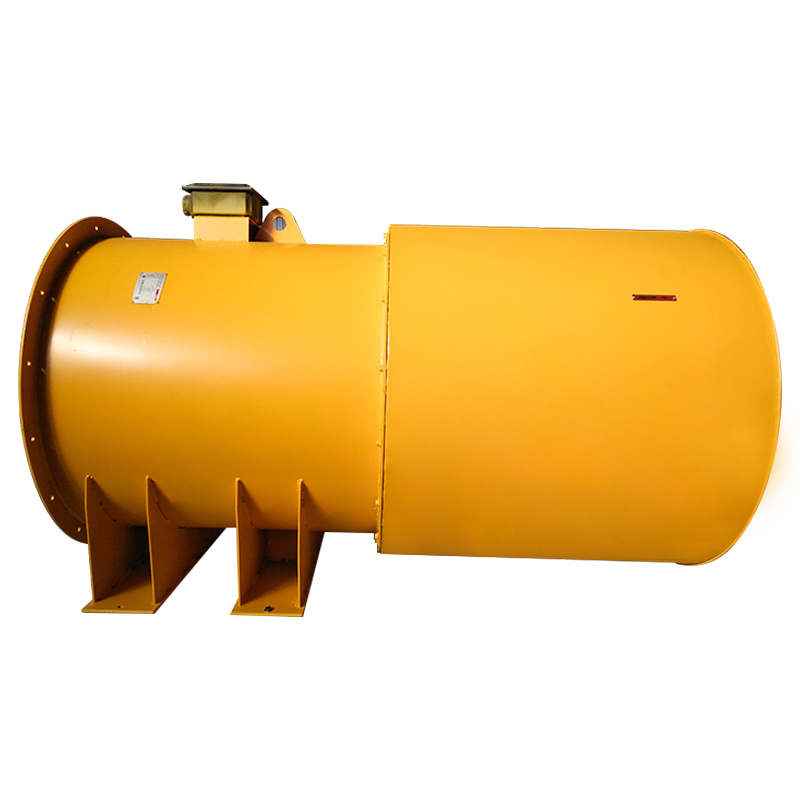

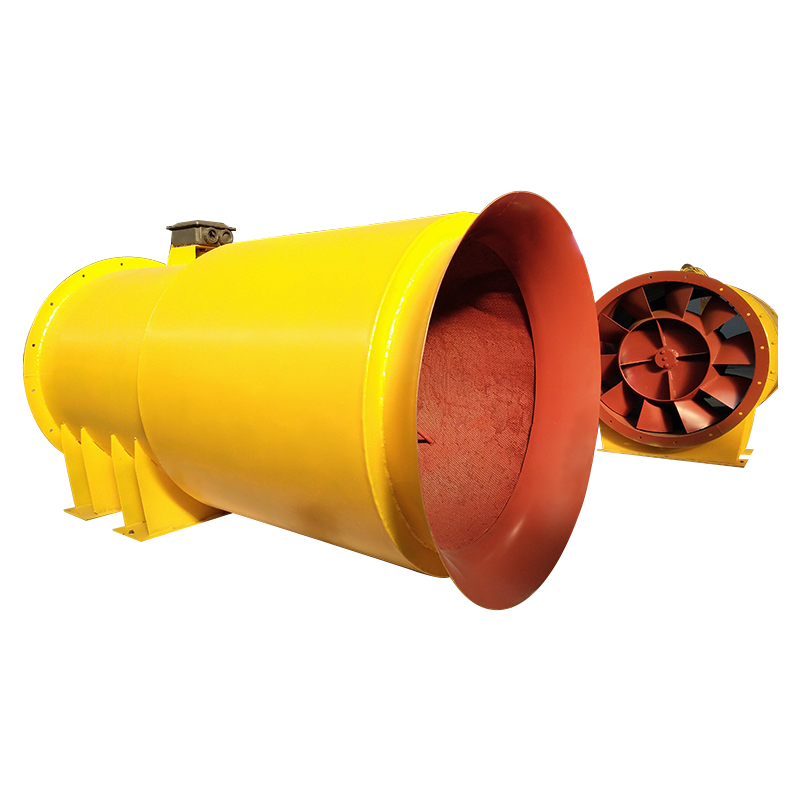

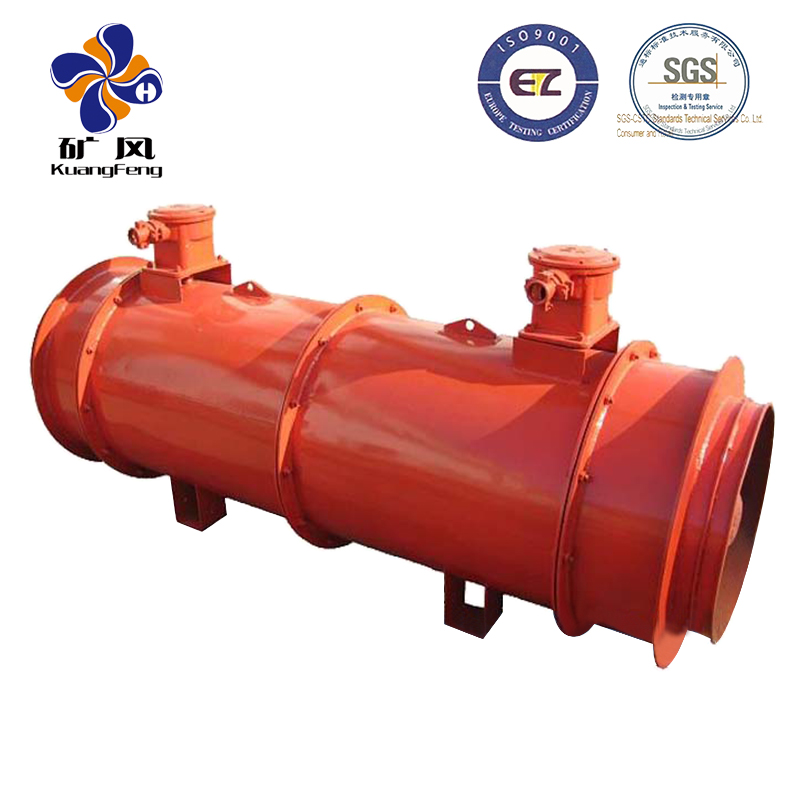

SDF系列對旋隧道軸流局部通風機，是由淄博新華風機有限公司在總結國內現有對旋式軸流局扇結構與技術性能的基礎上進行研制、并生產新一代用途廣泛的新型節能局部通風機。該產品具有結構合理、規格齊全、效率高、節能效果明顯、噪音低、送風距離遠等特點。根據不同的通風阻力要求，即可整機使用又可分級使用，從而減少通風電耗、節約能源。巷道長度在2000m以內可不移動風機正常送風，減少了工人的勞動強度，節約通風時間，是煤礦井下局部通風的理想設備。同時，它亦可用于冶金、有色、黃金、化工、造船和陶瓷工業等高壓通風場合。其結構特征為礦用隔爆型、對旋、消聲、軸流式。
解決隧道風機結露現象：
1、隧道風機可以增加送風量，把風速設置到最大，有條件的時候打開調節閥。
2、水平孔調整水平百葉窗，將其吹走，使百葉窗排氣后不結露。
3、盡量減少開門次數，檢查外界房間的氣密性。
4、通過風機出風口進入隧道時，可插入一層薄薄的塑料絕緣材料。在多個出口噴灑疏水性材料將有助于防止冷凝。為了提高隧道通風機的工作效率，需要對隧道通風機進行正常的維修和運行，以延長隧道通風機的使用壽命。
應用范圍

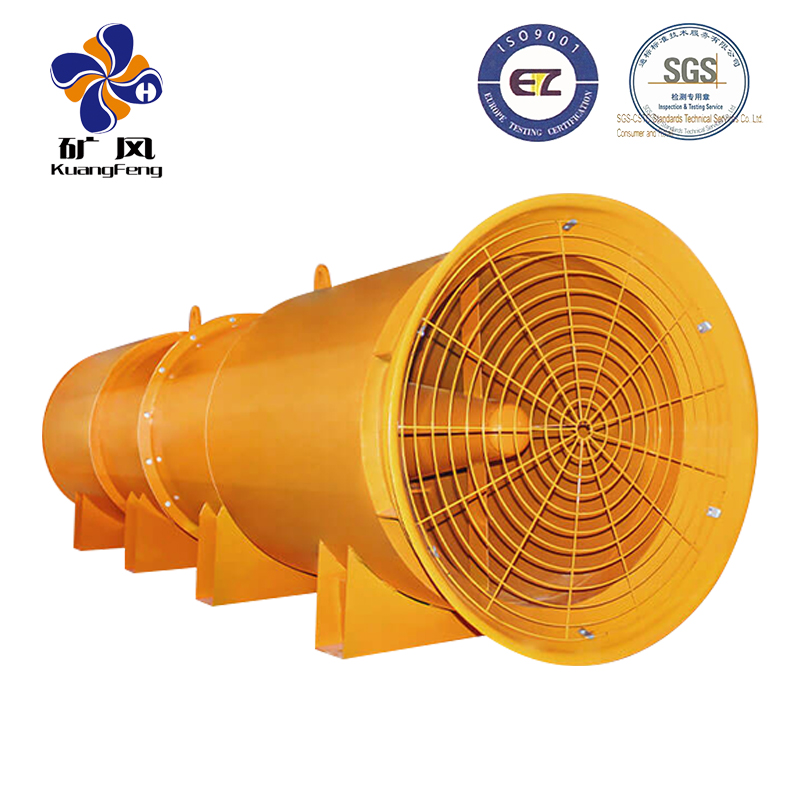

隧道射流風機是一種特殊的軸流風機，主要用于公路、鐵路、地鐵等隧道的縱向通風系統，提供全部推力；也可用于半橫向通風系統或橫向通風系統的敏感部位，如隧道的進出口，以誘導氣流或排煙。
SDF系列對旋隧道軸流局部通風機技術性能參數表
|
機號 |
轉速r/min |
風量m3/min |
全壓Pa |
電動機型號 |
配用功率kW |
額定電壓(V) |
單臺電機 額定電流(A) |
|
№4.0 |
2900 |
136～89 |
256～2050 |
YBF90L-2 |
2×2.2 |
420 |
4.85/2.79 |
|
150～100 |
325～2500 |
YBF100L-2 |
2×3 |
420 |
6.4/3.7 |
||
|
165～109 |
375～3040 |
YBF112M-2 |
2×4 |
420 |
8.1/4.7 |
||
|
№5.0 |
2900 |
217～145 |
275～2060 |
YBF112M-2 |
2×4 |
420 |
8.1/4.7 |
|
240～161 |
325～2540 |
YBF132S1-2 |
2×5.5 |
420 |
11.1/6.4/3.7 |
||
|
266～178 |
400～3155 |
YBF132S2-2 |
2×7.5 |
420 |
14.8/8.66/4.97 |
||
|
№5.6 |
2900 |
286～188 |
275～2850 |
YBF132S2-2 |
2×7.5 |
420 |
14.8/8.66/4.97 |
|
324～215 |
375～3690 |
YBF160M1-2 |
2×11 |
420 |
21.6/12.6/7.2 |
||
|
358～238 |
440～4560 |
YBF160M2-2 |
2×15 |
420 |
28.8/17.0/9.6 |
||
|
№6.3 |
2900 |
410～237 |
400～4775 |
YBF160M2-2 |
2×15 |
420 |
28.8/17.0/9.6 |
|
442～256 |
460～5475 |
YBF160L-2 |
2×18.5 |
420 |
35.5/20.5/11.8 |
||
|
468～274 |
525～6125 |
YBF180M-2 |
2×22 |
420 |
41.0/24.4/13.67 |
||
|
518～318 |
640～7310 |
YBF200L1-2 |
2×30 |
420 |
56.9/32.9/18.5 |
||
|
№7.1 |
2900 |
608～352 |
523～6228 |
YBF200L1-2 |
2×30 |
420 |
56.9/32.9/18.5 |
|
652～377 |
602～7163 |
YBF200L2-2 |
2×37 |
420 |
67.9/40.3/22.6 |
||
|
696～402 |
686～8161 |
YBF225M-2 |
2×45 |
420 |
82.1/48.4/27.4 |
||
|
№8.0 |
2900 |
817～473 |
605～7200 |
YBF225M-2 |
2×45 |
420 |
82.1/48.4/27.4 |
|
874～506 |
692～8230 |
YBF250M-2 |
2×55 |
420 |
102.6/59.3/34.3 |
||
|
970～560 |
850～9950 |
YBF2-280S-2 |
2×75 |
420 |
134/77/44.2 |
||
|
№9.0 |
1450 |
831～480 |
394～4710 |
YBF200-4 |
2×30 |
420 |
56.8/32.8/19.0 |
|
890～520 |
450～5120 |
YBF2-225S-4 |
2×37 |
420 |
70.0/40.0/23.2 |
||
|
950～550 |
520～6170 |
YBF2-225M-4 |
2×45 |
420 |
85.0/50.0/29.0 |
||
|
№10.0 |
1450 |
1171～677 |
514～6131 |
YBF250M-4 |
2×55 |
420 |
102.7/59.2/34.3 |
|
1300～750 |
630～7540 |
YBF2-280S-4 |
2×75 |
420 |
140/81.0/47.0 |
||
|
1380～800 |
710～8520 |
YBF2-280M-4 |
2×90 |
420 |
167/96/55.5 |
||
|
№11.2 |
1450 |
1650～950 |
650～7690 |
YBF2-280M-4 |
2×90 |
420 |
167/96/55.5 |
|
1770～1020 |
750～8790 |
YBF2-315S-4 |
2×110 |
420 |
201/116/67.2 |
||
|
1880～1090 |
850～9930 |
YBF2-315M-4 |
2×132 |
420 |
240/139/80.5 |
